局部放电检测仪干扰的主要形成方式和侵人途径（1）干扰的主要形成方式：①来自电源网络的干扰；②来自接地系统的干扰；③由其他高压试验或电磁场幅射场接收到的干扰；④试验电路本身所产生的干扰；⑤试验电路中或试样内部接触不良形成的干扰等。（2）干扰的侵人途径，通常有以下几条：①电容耦合：导线（如馈电线）上如有干扰电压可通过导线对测试电路的杂散电容耦合到测试电路中。电容耦合易产生在试品电容小的情况；②感应耦合：导线（如馈电线）上如载有干扰电流，则通过与测试电路间的磁感应，就耦合到测试电路中。在测大电容试品时，只要存在很小的互感M，感应耦合作用就很强；③接地耦合：这主要是由于多点接地引起的，接地系统中在两个接地点上流过电流，从而在试验电路中建立起一个干扰电压；④经由高压电源耦合：电网干线来的干扰电压经试验变压器初、次级绕组间的电容耦合进人试验电路。3、或抑制干扰的主要措施（1）采用带调压器、隔离变压器和滤波器的滤波控制电源（如 LB－5）。隔离变压器初级绕组屏蔽接地电网系统的地；次级绕组屏蔽接试验电路的地（或全屏蔽系统的地）。（2）设置屏蔽室。可以仅屏蔽试验电路部分，而高压变压器等在外面，高压由套管引人（但必须用滤波器）。也可将高压电源，试验人员置入屏蔽室而局部放电检测仪在外面，如能将检测仪也放在屏蔽室内当然更好。设置屏蔽室的目的与作用是阻止电容耦合和感应耦合两条途径。屏蔽室的设计可参看有关资料。（3）可靠的单点接地，将试验回路系统或整个屏蔽体设计成单点接地结构，接地电阻要小。接地点要与一般试验室的地网及电力网中线分开。如图二十a为单点接地，而图二十b的接地方式易形成回路地电流，引起干扰。图二十 a 图二十 b（4）采用高压滤波器。在试验变压器次级的高压侧加装高压滤波器可进一步抑制电网系统的干扰，并可提高检测灵敏度如图二十一所示的两级T型滤波器，设L＝0.5H、C＝0.004uF，则对30KHZ信号可衰减60dB。当然，高压滤波器也必须在试验电压下无放电。国内单位有使用串联在高压引线中的调谐式选频滤波器，效果也很好。

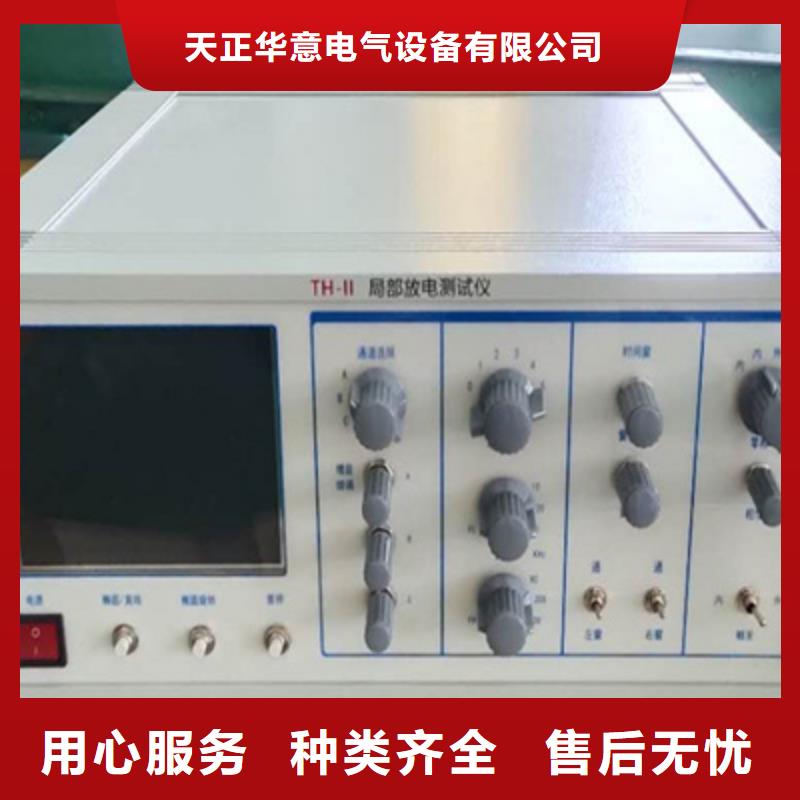

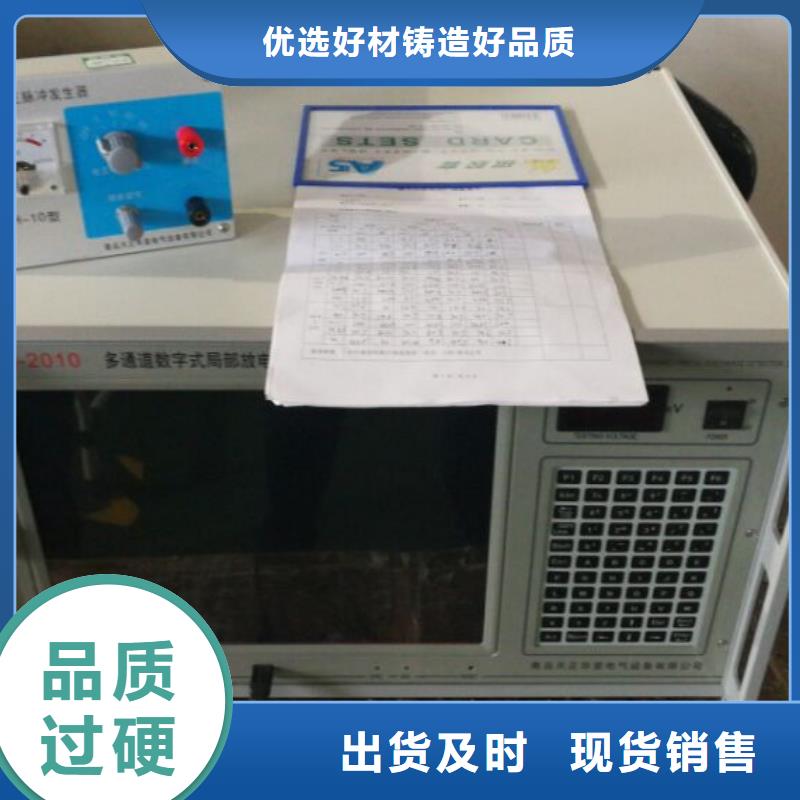

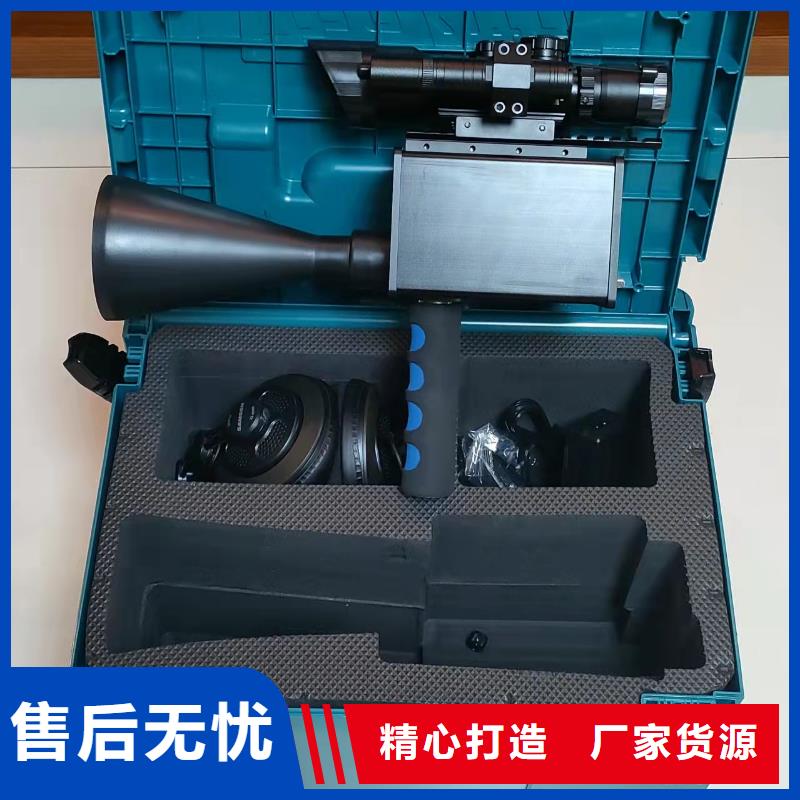

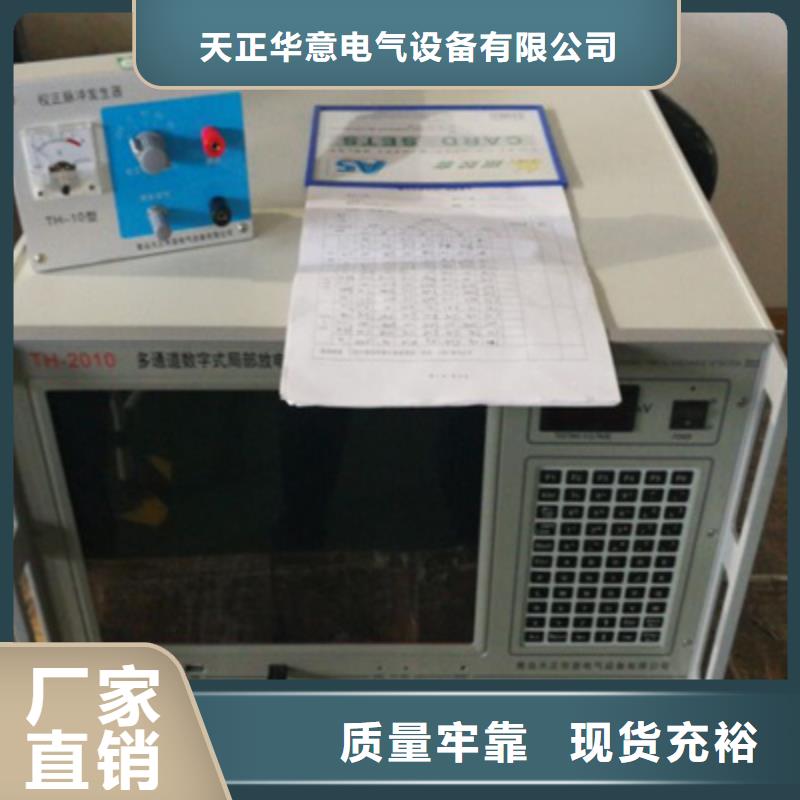

局部放电检测仪 在了解了局部放电的基本理论之后，在本章我们的重点转向实际操作，我们先介绍局部放电测试中常用的三种接法，随后我们再介绍整个系统的接线电路，我们再分别介绍几种典型的试品的试验线路。局部放电测试电路的三种基本接法及优缺点。并联法 串联法 平衡法（1）标准试验电路，又称并联法。适合于必须接地的试品。其缺点是高压引线对地杂散电容并联在 CX上，会降低测试灵敏度。（2）接法的串联法，其要求试品低压端对地浮置。其优点是变压器入口电容、高压线对地杂散电容与耦合电容CK并联，有利于提高试验灵敏度。缺点是试样损坏时会损坏输入单元。（3）平衡法试验电路：要求两个试品相接近，至少电容量为同一数量级其优点是外干扰强烈的情况下，可取得较好抑制干扰的效果，并可变压器杂散电容的影响，而且可做大电容试验。缺点是须要两个相似的试品，且当产生放电时，需设法判别是哪个试品放电。值得提出的是：由于现场试验条件的限制（找到两个相似的试品且要保证一个试品无放电不太容易），所以在现场平衡法比较难实现，另外，由于采用串联法时，如果试品击穿，将会对设备造成比较大的损害，所以出于对设备保护的想法，在现场试验时一般采用并联法。二、采用并联法的整个系统的接线原理图。该系统采用脉冲电流法检测高压试品的局部放电量，由控制台控制调压器和变压器在试品的高压端产生测试局放所需的预加电压和测试电压，通过无局放藕合电容器和检测阻抗将局部放电信号取出并送至局部放电检测仪显示并判断和测量。系统中的高压电阻为了防止在测试过程中试品击穿而损坏其他设备，两个电源滤波器是将电源的干扰和整个测试系统分开，降低整个测试系统的背景干扰。

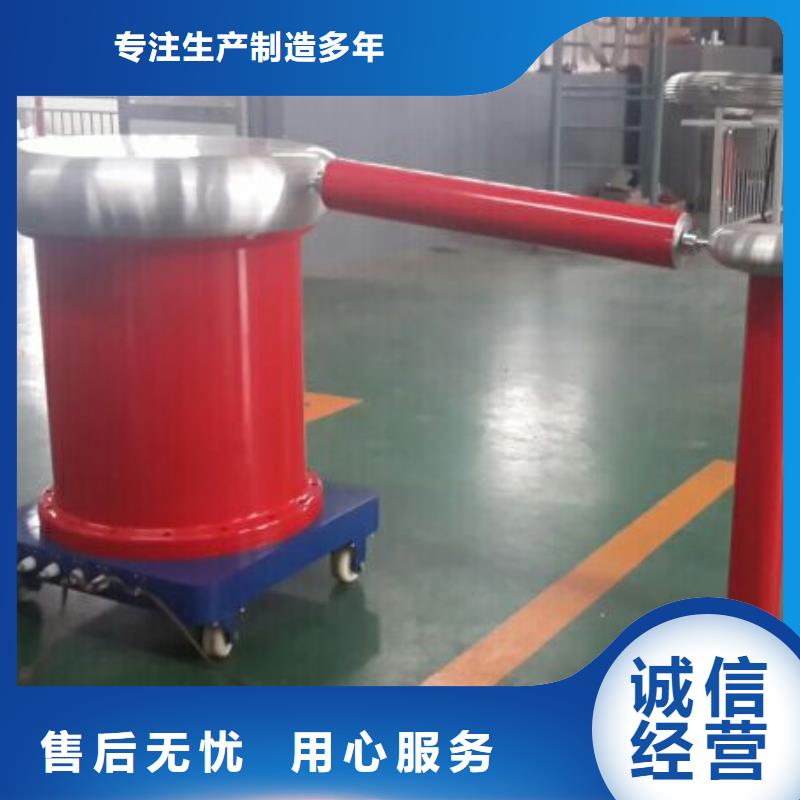

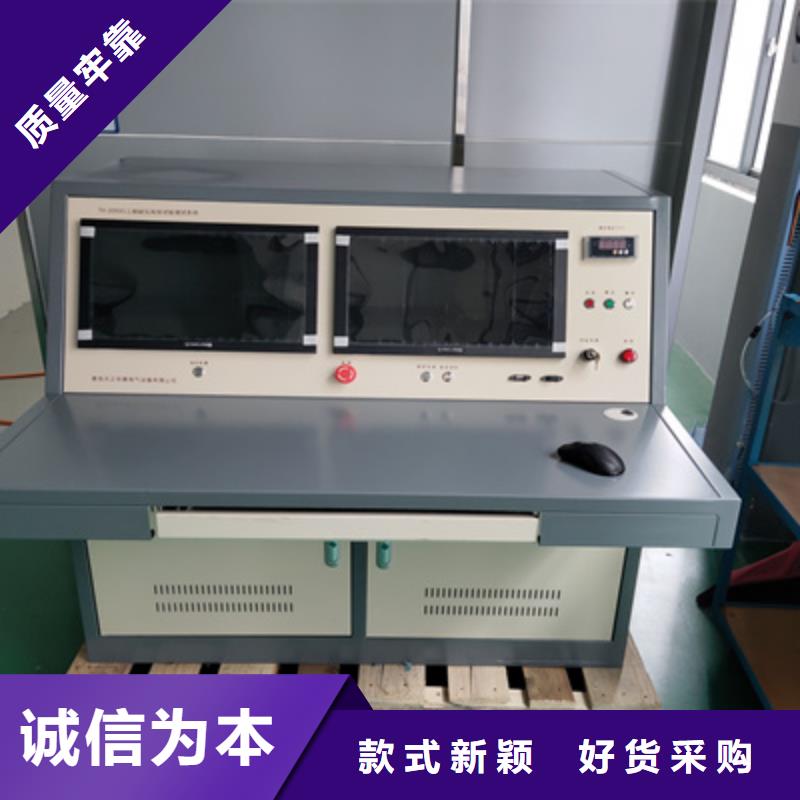

局部放电检测仪用 途本套设备适用于绝缘子、互感器、电容套管、电力变压器、高压架空线等电力设备的工频耐压及科学研究。使用条件使用条件：户内海拔高度不超过1000米环境温度：-25℃～＋40℃相对湿度：≤90％（20℃）时地震烈度VII级无导电尘埃无火灾爆炸危险不含腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％设有一可靠接地点，接地电阻小于0.5Ω遵循标准JB/T9641-1999试验变压器GB/1094.5-96电力变压器GB/T311.1-1997高压输变电设备的绝缘与配合GB/T16927.1-1997 高电压试验技术部分 一般试验要求GB/T16927.2-1997 高电压试验技术 第二部分 测量系统GB7328-87 变压器和电抗器的声级测量GB8749-1998 调压器的通用技术要求成套设备组成部份本套设备由工频试验变压器、手动控制台、柱式调压器、分压器、保护电阻、局放仪及一些附件组成。主 要 技 术 参 数一、THW-150/300工频无局放试验变压器额定输入电压380V，额定输入电流394A额定输出电压300kV，额定输出电流0.5A额定容量150kVA二、TH-J2000D 300KV/150KVA 电源控制台控制台工作电源220V，控制台设有手动升压，耐压自动计时，耐压计时结束后自动降压至零位，另外本控制台有调压器零位启动和过流、过压保护，控制线路详见控制台原理线路图。三、TYDGZ-150/0.38柱式调压器额定输入电压单相380V额定输入电流395A额定输出电压0～420V额定输出电流357A额定容量150kVA四、TRF-400/300电容分压器额定电压300kV高压臂电容400pF低压臂0.4uF五、GR300-0.5A/5KΩ保护电阻额定电流0.5A，阻值5KΩ六、LBQ-150/0.38滤波器额定电流：395A，额定容量：150kVA
